1500 mm-es vágási vonalak
A meglévő nagy sebességű, 1500 mm-es hosszra vágott tekercs{0}} alkalmas a fémlemezfeldolgozás területén használt automata berendezésekhez. A készülék letekercselés, szintezés, adagolás, nyírás, halmozás és egyéb folyamatok révén, például hidegen hengerelt tekercs, rozsdamentes acéllemez feldolgozása rögzített méretű lemezekké, alkalmas rozsdamentes acéltermékekhez, elektromos készülékekhez, járművekhez és gépgyártáshoz és más iparágakhoz.
Előnyök
Fokozott termelési hatékonyság
Szervo etetőrendszer nagy sebességű szervo nyíróval, 60 m/perc adagolási sebességgel, 24 órás folyamatos termelést támogat.
01
Jelentősen megtakaríthatja az anyag-/munkaköltséget
A tekercsanyaggal történő folyamatos adagolás és vágás csökkentheti az anyagfej és a farok veszteségét. Ugyanakkor a présbélyegzés hiánya csökkenti a szerszámgyártás, karbantartás és csereidő költségeit, és jelentősen csökken a munkaerőköltség.
02
Nagy feldolgozási pontosság
minőségbiztosítás. vágási hiba Legfeljebb 0,1 mm, szervo nyírógép, amely biztosítja a sima nyírófelületet sorja nélkül, nagy munkadarab méretű konzisztenciát, alacsony selejtezési arányt.
03
Széles gyártási alkalmazkodóképesség
képes különféle anyagok kezelésére, mint például szénacél, rozsdamentes acél, hidegen hengerelt acél, horganyzott acél és színes-bevonatú acéllemezek, széles vastagság- és szélességi alkalmazkodóképességgel, kielégítve a próbagyártás és a tömeggyártás rugalmas követelményeit.
04
Magas biztonsági teljesítmény
Az automatizált gyártás csökkenti az emberi érintkezés kockázatát. A raklapozáshoz és a hulladékgyűjtéshez használt automatikus rakodórendszer növeli az általános biztonságot, és az egész terméksor átment a CE tanúsítványon.
05
Műszaki paraméter
|
Modell |
CTL-1500-2.0 |
|
Anyag szélesség (mm) |
80-1500 mm |
|
Anyagvastagság (mm) |
0,4-1,2 mm |
|
Max. Tekercs súlya |
12000 kg |
|
Etetési sebesség |
60 m/perc |
|
Tekercs külső átmérője (mm) |
Φ800-Φ1500mm |
|
Tekercs azonosító (mm) |
Φ508/φ610 (tágítóhüvellyel) |
|
Termőerő |
780 MPa vagy annál kisebb |
|
Szakítószilárdság |
980 MPa vagy annál kisebb |
|
Anyagbővítés |
Hidraulikus |
|
Egyenesítő henger (db) |
15db,up7/dn8 |
|
Csípőhenger |
2db,up1/dn1 |
|
Kilépő görgő |
2db,up1/dn1 |
|
Egyenesítő rögzítés beállítása |
Szervo beállítás |
|
Hídlift |
Hidraulikus |
|
Halmozási magasság |
500 mm |
|
Halmozási súly |
5 tonna |
|
Etetés iránya |
L→R |
|
Tápegység |
AC400±5%/50Hz/3 fázis 5 vezetékkel Testreszabott |
|
Gép színe |
Főtest: szürke / Figyelmeztetés: piros |
Fő komponens
Irányító rendszer
A hosszra vágott JS tekercs a Siemens SIMOTION vezérlőrendszerét alkalmazza, amely a leghatékonyabb, energiahatékonyabb{0}, legbiztonságosabb és legstabilabb. Minden elektromos szekrény ipari klímával van felszerelve.

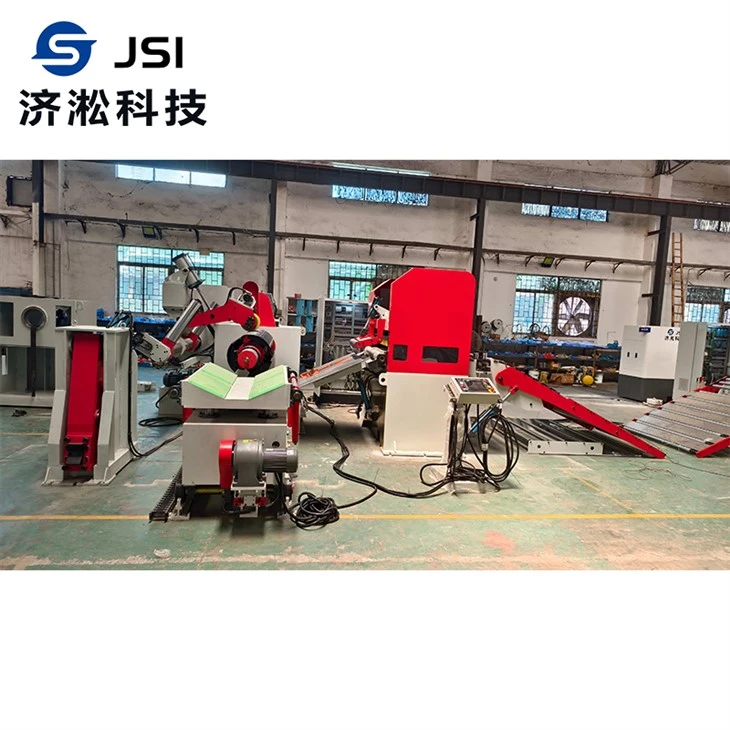

Letekercselő rakodótekerccsel
A rakodókocsi biztonsági lemezzel van felszerelve, hogy megakadályozza a tekercs leesését mozgás közben. A hidraulikus hajtások simán emelnek és süllyesztenek, nyomástartó szeleppel vezérelve, stabilak és megbízhatóak. A reduktor motor előre és hátra hajt. A maximális terhelés 12 tonna lehet
A főtengely csúszó típusú tágulási szerkezetet alkalmaz, amely nagy szilárdságú és hosszú élettartamú
Az Uncoiler hidraulikus tágulása, az orsó tágulási tartománya 470 mm-től 520 mm-ig / 580 mm-től 620 mm-ig (tágulási karmantyúval)
Siemens frekvenciaváltó a változó letekercselési sebességhez
A nyomókar rendelkezik erővel, az utánkövetési funkció pedig megakadályozza az anyag visszapattanását és biztonságos működést biztosít
Határoló kar, amely megakadályozza a tekercs oldalsó elcsúszását letekercselés közben
Hidraulikus orsótartó karral, amely illeszkedik a tartótekercshez akasztott orsóhoz, ugyanakkor stabilabbá teszi az orsó működését és a terhelési tekercset.
6 rétegű precíziós szintezőgép
6-rétegű, nagy sebességű és nagy pontosságú szintezőmechanizmust alkalmaztak, amely hatékonyan kiküszöböli a belső feszültségeket és a lemez alakhibáit, és síkossági pontossága elérheti a 0,5 mm/m-t vagy azzal egyenlőt.
Híd- és hurokvezérlés az egyengető és az adagoló között
Mivel a leghosszabb etetési osztás több mint 3000 mm, a sebesség pedig 60 m/perc, ezért egy gödröt tervezünk a zökkenőmentes etetés érdekében.
A gödör mindkét oldalán 2 híd van az egyengető és az adagoló között. Amikor a szalag menete az adagolóhoz egyengetés után, a híd felemelkedik, hogy támogassa a szalagot, és simán befűzze az adagolóba. A szalag befűzése után a híd leesik, és a szalag egy nagy hurokká válik a gödörben, hogy elegendő puffercsík legyen a gyors adagoláshoz.
A hídemelés fel/dn hidraulikus hengerrel hajtott. A méret 6000 mm (hosszúság) * 4500 mm (szélesség) * 3000 mm (mélység).
Nagy sebességű szervo adagoló
Visszafutásgátló mechanizmussal felszerelt adagoló. Ha a berendezés hirtelen levegőt vagy áramot kap, a visszafutásgátló görgőt a rugóval hajtott visszafutásgátló görgő szorítóanyaga, hogy az anyag ne essen a gödörbe.
Az adagoló kóddal van felszerelve az adagolási hiba kijavítására a nagy pontosságú, hosszú adagolási osztás érdekében.
Behúzható híd az adagolótól a szerszámig. Méret: Hosszúság 1000 ~ 1600mm, szélesség 1500mm; 600 mm állítható különböző szerszámméretekhez.
Nagy sebességű{0}}szervovágó
A szervomotorral meghajtott, nagy-sebességű szervovágó nagy-hatékonyságot, nagy-pontosságot és nagy-sebességű lapnyírást ér el. A vágott élek sorjamentesek, a nyíróerő pedig nagyobb vagy egyenlő, mint 60 tonna.
Többféle kompozit szintező hatás
Halmozási rendszer
Az állítható hosszúságú szállítószalag után van egy szállítószalag, amely csatlakoztatható a rakodórendszerhez.
Szélesség: 1500mm
Hossz: 3200mm
Sebesség: 60m/perc
Stacker
Egy rendszer két felrakó kocsival van felszerelve, A rendszer két rakodókocsival van felszerelve, egy munkavégzésben, kiürítésben, megállás nélkül a kiságyban valósítjuk meg, biztosítsuk az egész sor gyártási hatékonyságát.
Szélesség*Hossz:1500mm*3000mm
Sebesség: 60m/perc
Ragasztási magasság: 500 mm (testreszabható)
Egymásra rakható súly: 5T (testreszabható)
CE tanúsítvány
Cégünk nagyméretű-automatikus vágási vonalát az európai szabványoknak megfelelően tervezték, és teljes mértékben megfelel a szigorú CE szabványoknak, és megkapta a CE tanúsítványt.
Videó
